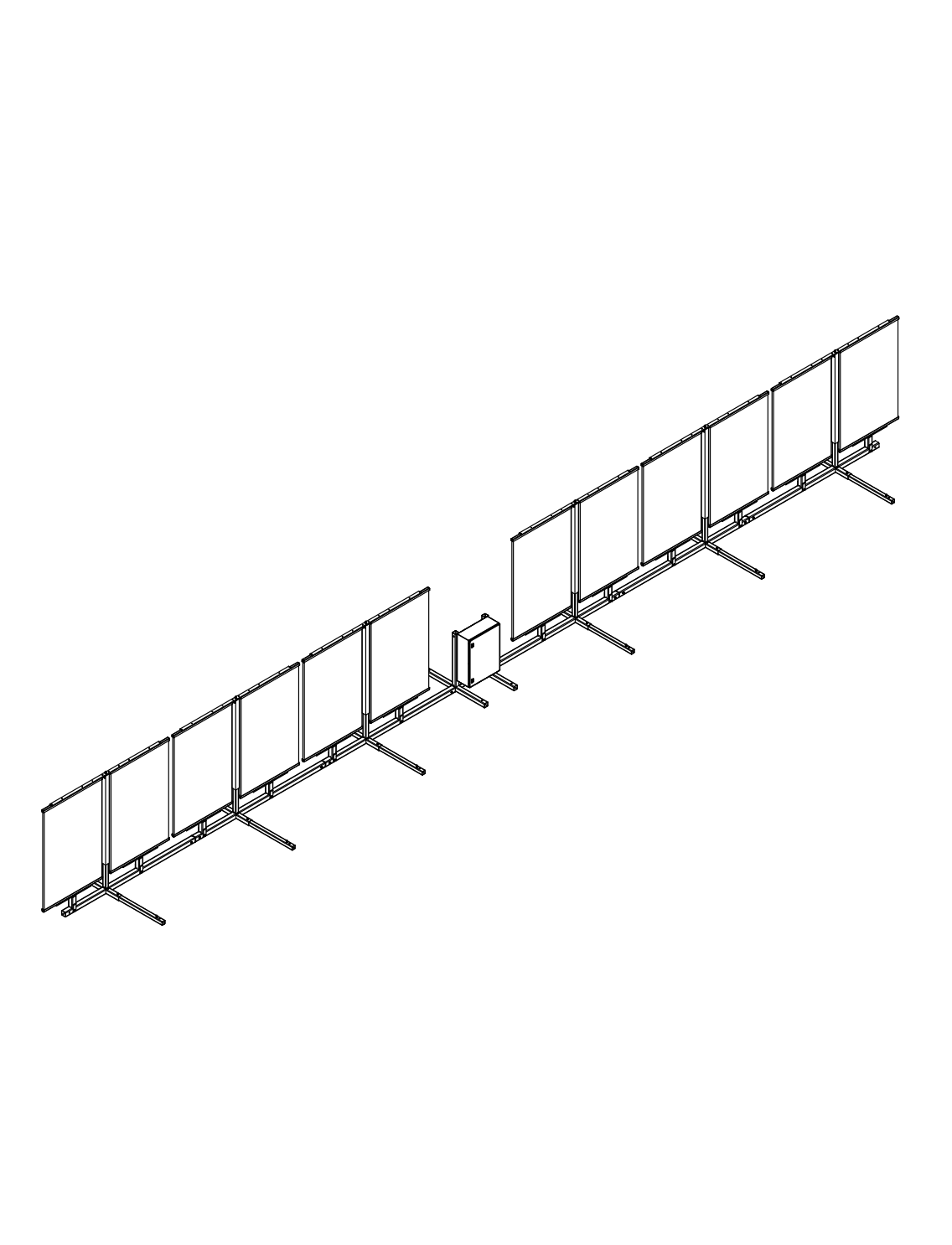

Sigyn - Göttin der Treue und Ausdauer, Frau von Loki - ist eine Inselsolaranlagen mit 5,28 kWp Nominalleistung bestehend aus geschweißten und feuerverzinkten Vierkanntrohr mit den jeweiligen Halterungen für die 12 Solarpaneele, je seitliche Abstützungen rechts und links als auch der Steuerung mittig davon, die mit all ihren Einzelteilen in einen wetterfesten Steuerschrank (IP66) untergebracht sind. Der Steuerschrank ist ebenfalls an einem aus gleichen Vierkanntrohr hergestellten und feuerverzinkten Stativ befestigt. Alle Hauptkomponenten sind mit einer mit Spiel versehenen mechanisch Kopplung verbunden. Zwischen den Komponenten verlaufen die Verbindungskabel der Inselanlage. Alle wichtigen Schaltelemente der Insel, der Wechselrichter mit integrierten Laderegler für optionale Zwischenspeicher, der Anschluß für die zukünftigen Verbraucher als auch die elektrischen Schutzvorrichtungen sind im Schaltschrank untergebracht.
Die hier vorgestellte Anlage wurde solide konstruiert und verarbeitet, nach den anerkannten technischen Regeln (Funktionen & Schutzvorrichtungen) ausgestattet und zusammengestellt, ist für die Aufstellung im Freien vorgesehen und mit dem Augenmerk auf Qualität, Langlebigkeit und Werthaltigkeit gestaltet. Der Aufstellort erfordert nur dem Platzbedarf entsprechend, eine ebene und standfeste Fläche. Eine besondere Bodenverankerung ist nicht zwingend erforderlich. Ein Energiezwischenspeicher ist, nach Maßgabe des Tagesbedarfs multipliziert mit 4, nicht enthalten und separat zu ordern.
Jede Anlage wird individuell zusammengestellt und entspr. Zielort und Transportweg nach Kundenwunsch verpackt. Die Transportkosten sind nicht enthalten und vorab zu vereinbaren. Gleiches gilt für den Export und Urkunden, die in diesem Zusammenhang nötig werden könnten.
Gute Gründe sich für "Sigyn" zu entscheiden:
- kompakte Anlage mit geringem Platzbedarf
- optimale Energiegewinnung durch Einsatz von doppelseitig wirkende Solarmodule
- ausgestattet mit allen modernen Autarkie-Merkmalen einer Inselanlage
- einfacher Ausbau der Leistungsfähigkeit bis zu 16 Paneele (bis 7 kWp)
- langlebig und werthaltig durch geschützte Steuerung und Feuerverzinkung
- aufwendige Bodenverankerung kann in 90% aller Fälle unterbleiben
- vorbereitet für Energiezwischenspeicher
- erweiterbar mit anderen Energieerzeugern
Lieferumfang:
12x Solarpaneele 440 Wp
6x Modulständer
1x Steuerung kpl. mit Stativ
4x Verbindungskabel
1x Zubehör-Set
1x Technische Dokumentation
4x Verpackungen
Lieferzeit:
4 - 8 Wochen nach unserer Auftragsbestätigung und abschließend geklärter Fragen.
Garantie:
Die Garantiezeit für die von uns gelieferten Geräte und Anlagen beträgt 12 Monate nach uns schriftlich angezeiter Inbetriebnahme unter der Notwendigkeit der Akzeptanz unserer Garantiebedingungen. Alle Garantieversprechen unserer Lieferanten geben direkt an Sie weiter. Für die genannten Solar-Paneele bietet der Hersteller eine 15-jährige Produktgarantie und eine 30-jährigen Leistungsgarantie.
Optionen:
- Energie-Zwischenspeicher (Batterie, Warmwasser, Gas) nach Tagesbedarf
- Erweiterung mit Modulständer u. Solarpaneel auf beiden Seiten
- Windkraft-Erweiterungskit (nach Anlagengröße)
- Wasserkraft-Erweiterungskit (nach Anlagengröße)
- Transfer - Kit zur Ortsveränderung (ohne Straßenzulassung)
Technische Daten:
Gesamtanlage:

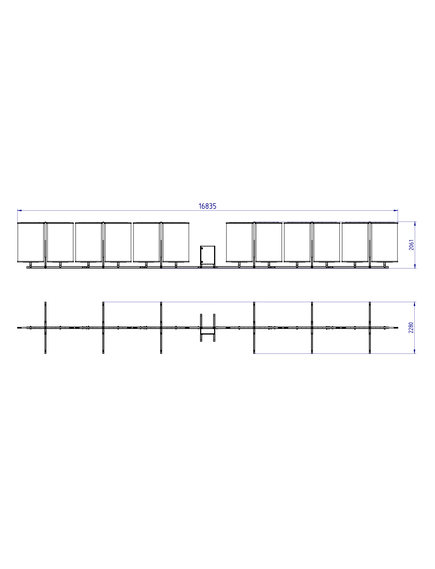

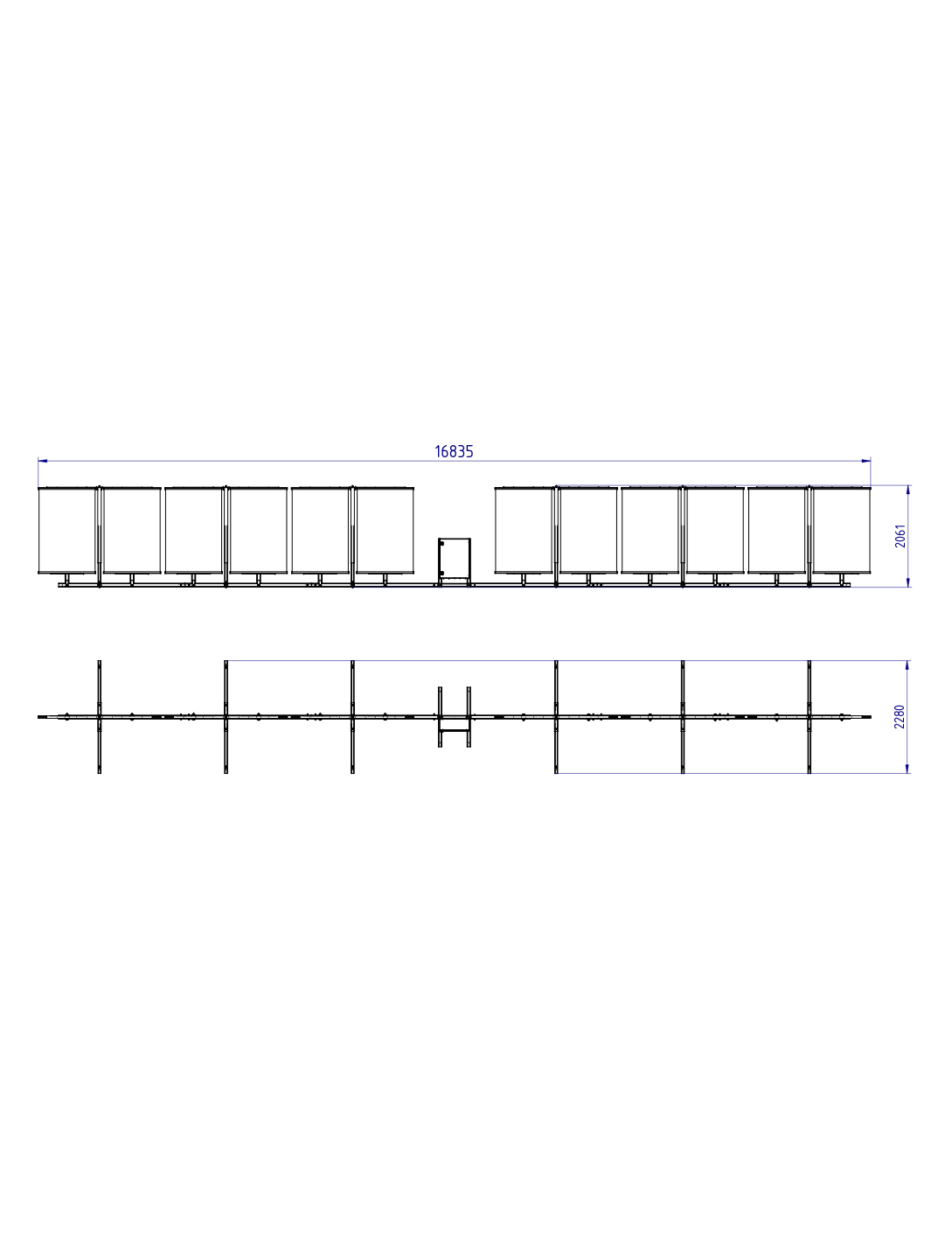

- Platzbedarf (LxBxH in Meter): 18,5 x 2,1 x 2,3
- Max. Ausgangsleistung: 5,28 kWp
- Systemspannung:461 VDC
- Steckverbinder: MC4
- Himmelsausrichtung: Nord - Süd
- Gewicht (ohne Verpackung): 640 kg
Solarmodule:
- Modulbezeichnung: Ulica 440Wp UL-440M-108DGN
- Max. Ausgangsleistung (Pmax): 440 Wp
- Max. Spannung (Vmp): 32,0 V
- Max. Strom (Imp): 13,75 A
- Leerlaufspannung (Voc): 38,40 V
- Kurzschlußstrom (Isc): 14,45 A
- Max. Systemspannung: 1500 V
- Modulwirkungsgrad: 22,53 %
- Solarzellen: Monokristallin, 108 Halbzellen
- Kabel: 4MM², 110CM (+) / 110CM (-) Lang
- Steckertyp: MC4
- Maße (LXBXH): 1722 MM X 1134 MM X 30 MM
- Gewicht: 24,9 kg
- Farbe: schwarz/silber
Wechselrichter:
Hybrid Wechselrichter, 2 MPPT, dreiphasig
AC Ausgangsdaten:
- Nennausgangsleistung: 5kW
- Max.Scheinausgangsleistung: 5,5kVA
- AC-Spannung: 3P+N+PE/3P+PE 230/400
- AC-Frequenz: 50Hz / 60Hz
- AC-Nennstrom: 7,3A
- max. AC-Strom: 8,5A
PV String Eingangsdate:
- max. DC Eingangsleistung: 7,5kW
- max. DC Eingangsspannung: 1000V
- max. DC Eingangsstrom: 2x18,5A
- Startspannung: 160V
- MPPT-Spannungsbereich: 150-850V
- max. Kurzschlussstrom: 2x25A
- Anzahl MPP-Tracker/Stringanzahl: 2/2
Batterie Eingangsdate:
- Batterietyp: Lithium-Ionen / Blei-Säure / Sodium-Chlorid
- Nennspannung: 350V
- Spannungsbereich: 80-600V
- Max. Ladestrom: 30A
- Max. Entladestrom: 30A
Allgemeines:
- Max. Wirkungsgrad: 98,0 %
- EU-Wirkungsgrad: 97,5 %
- Kommunikation: Display, LED, RS485, CAN, Wi-Fi, GRPS, 4G
- Schutzgrad: IP66
- Kühlung: Konvektion über Kühlkörper
- Topologie: Transformatorlos
- Größe (B X H X T): 370 x 598.5 x 192mm
- Gewicht: 22kg
